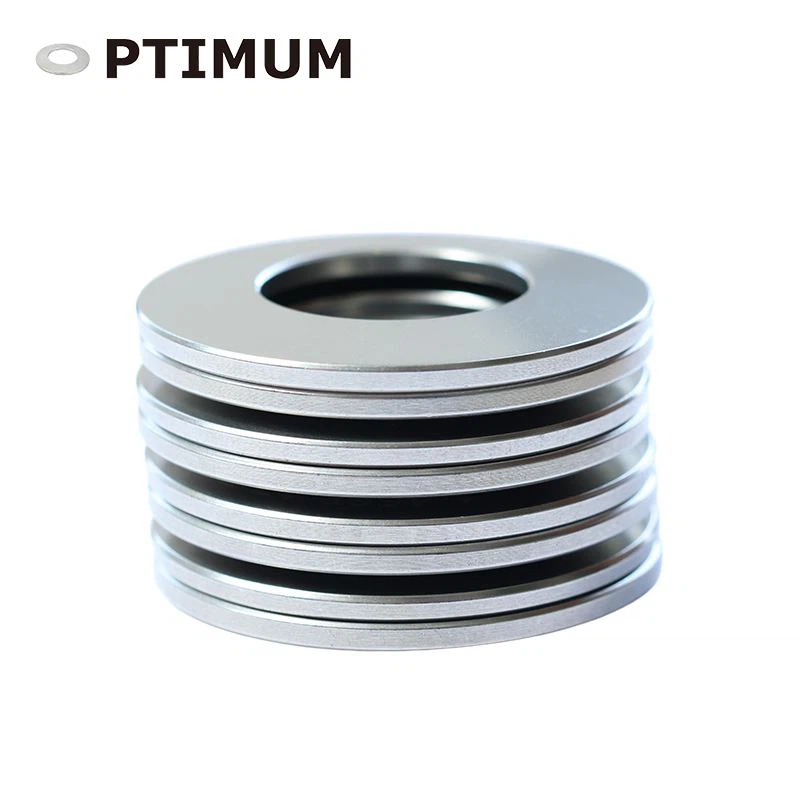

Дискова пружина клапана

Дискова пружина клапана (тарельчасті шайби) використовується для постійного навантаження сальників клапана.

«Постійне навантаження» означає використання тарельчатих шайб для підтримки навантаження на ущільнення.

У більшості клапанів використовуються шпильки або болти для навантаження на сальниковий шток, який навантажує сальник.

Поки шток клапана обертається або рухається вперед-назад під впливом температури та тиску в трубопроводі, частина ущільнювального матеріалу втрачається під час кожної операції.

Коли це відбувається, попереднє навантаження втрачається на повторювачі сальника.

Коли попереднє навантаження падає нижче певного порогу, виникає витік.

Додавання тарельчатих шайб на втулці сальника під гайками шпильки сальника для компенсації зниження тиску та закріплення шпильок, що забезпечує належний тиск ущільнення на сальник і запобігає витоку через сальник.

Живе навантаження з шайбами ​​Belleville або дисковими пружинами широко використовується в дросельних клапанах, клапанах для відбору проб, кульових кранах, клапанах скребків, поворотних пробкових клапанах тощо.

У конструкції сідла клапана для важких-навантажень дискова пружина встановлюється в фіксатор сідла клапана.

Постійна пружна сила тарілчастої пружини притискає кільце сідла клапана до поверхні кулі, створюючи стабільне ущільнення.

Ця конструкція забезпечує ущільнення класу IV для клапанів із-металевим ущільненням і ущільнення класу V для клапанів із-м’яким ущільненням.

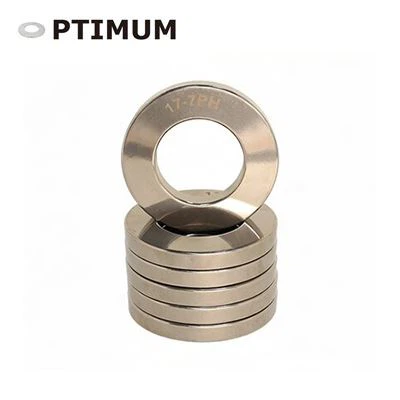

Типові матеріали для постійного навантаження сальникових сальників клапанів включають (але не обмежуються ними) наступну нержавіючу сталь 51CrV4, SUS301, SUS304, SUS316, Inconel X718, Inconel X750, 17-7PH.

Для отримання додаткової інформації, таблиці розмірів і каталогу, будь ласка, зв'яжіться зі службою 7/24 за електронною поштоюsusie@optimum-spring.com.
